111.686.00.1 Bastidor

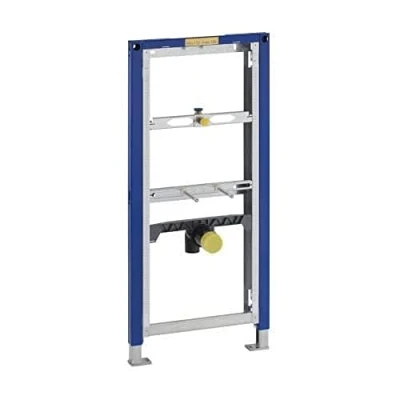

Geberit Duofix Urinal-Element für Aufputz-Druckspüler BH 1120 - 1300mmVerwendungszwecke: Für Trockenbau, Zum Einbau in teil- oder raumhohe Vorwandinstallationen, Zum Einbau in raumhohe Installationswände, Zum Einbau in teil- oder raumhohe Geberit Duofix Systemwände, Zur Montage von Urinalen mit integrierter Steuerung, Zur Montage von wasserlosen Urinalen, Für Geberit Urinale Preda, Für Geberit Urinale Selva, Für AP-Druckspüler, Für Fußbodenaufbauten 0-20 cmEigenschaften: Selbsttragender Rahmen pulverbeschichtet, Rahmen mit Bohrlöchern D 9 mm für Befestigung im Holzständerbau, Fußstützen verzinkt, Fußstützen verstellbar 0-20 cm, Fußstützen mit Rutschhemmung, Fußplatten drehbar, Fußplattentiefe passend zum Einbau in U-Profile UW 50 und UW 75 und Geberit Duofix Systemschienen, Elementhöhe auf Urinal anpassbar, 112-130 cm, Anschlusspositionen für Geberit Urinal Preda eingestellt, Befestigung für Einlauf Rp 1/2" höhen- und seitenverstellbar, Befestigung für Anschlussbogen höhenverstellbar und schallgedämmt, Urinalbefestigungen M8, breiten- und höhenverstellbar, Traversen mit Mittenmarkierung, werkzeuglos verstellbar, Markierungen der Anschlusspositionen für Geberit Urinal Preda und Selva, Zusätzliche Befestigung für Urinal mit Zubehör möglich, Schutzstopfen für einmalige Druckprüfung mit Kaltwasser bis maximal 15 bar / 1500 kPaLieferumfang: Wasseranschluss R 1/2", MeplaFix-fähig, Schutzstopfen, Anschlussbogen aus PE-HD, D 63 / 50 mm, Schutzkappe, Dichtung D 57 / 50 mm, Urinalgeruchsverschluss D 50 mm, mit Dichtung auf Urinal, 2 Gewindestangen M8, Befestigungsmaterial Per linstallazione a parete parziale o a parete altaPer linstallazione in una parete ad altezza ambientePer linstallazione nella parete del sistema DuofixAdatto alla costruzione del pavimento 0 - 20 cmPer valvola di risciacquo a pressione montata in superficieElemento costruttivo a seccoAutoportanteTelaio verniciato a polvere, colore bluTelaio con fori ø 9 mm per il fissaggio nella costruzione di pali e travi in legnoFissaggio in ceramica M8, regolabile in altezza e distanzaFissaggio per ingresso Rp 1/2, regolabile in altezza e lateralmentePoggiapiedi con griglia in cm, antiscivolo, regolabile in altezza, zincatoPoggiapiedi girevole, per linstallazione nei profili UW50 e UW75Attacco per curva in uscita, regolabile in altezza e insonorizzatoIncluso nella fornitura:Attacco acqua R1/2" (compatibile con MeplaFix)Set di collegamento allorinatoio con sifone di aspirazione JetEXCurva di uscita in PE ø 50 / 63 mmGuarnizione in gomma ø 57 / 50 mm2 barre filettate M8 per il fissaggio della ceramicaMateriale di fissaggio Destinazione d'uso - Per costruzioni a secco Caratteristiche - Elemento regolabile in altezza per orinatoio, 112-130 cm - Fissaggio per gomito di collegamento regolabile in altezza e insonorizzato - Fissaggi per orinatoio M8, regolabili in larghezza e altezza Caratteristiche tecniche - Materiale: acciaio - L / larghezza (cm): 50 cm - H / altezza (cm): 112-130 cm - D / profondità (cm): 7,5 cm Dotazione aggiuntiva - Attacco acqua Rp 1/2" / R 1/2", con capacità MF - Tappo di protezione - Gomito di collegamento PE-HD, D 63 / 50 mm - Tappo di protezione - Guarnizione D 57 / 50 mm - Sifone per odori dell'orinatoio D 50 mm, con guarnizione sull'orinatoio - 2 aste filettate M8 - Materiale di fissaggio
