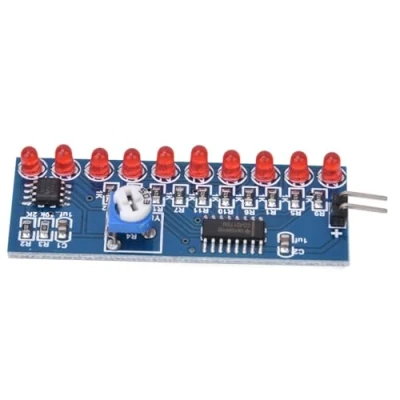

2 pezzi NE555 + CD4017 Modulo che scorre acqua LED Light Suite di produzione elettronica Luci rosse lampeggianti lampada Kit fai da te circuito elettronico

Regola R4 per regolare la velocità del flusso della luce a LED. Il tempo di ricarica è: 0,695 (R2 + R3 + R4) C1, il tempo di scarica è: 0,695 (R4 + R3) C1, l'R4 può essere regolato per controllare la frequenza di uscita dell'oscillatore e il segnale di oscillazione del clock di NE555 èaggiunto continuamente al 14 ° pin di CD4017. Dieci LED sono collegati alle 10 uscite del CD4017.Quando le 10 uscite del CD4017 generano alternativamente livello elevato sotto l'azione del segnale di clock, D1 - D10 vengono illuminate in sequenza per formare effetto di luce dell'acqua. Il multivibratore autoeccitato con NE555 come l'alimentatore carica il condensatore C1 a R2, R3, R4.Quando C1 inizia a caricarsi, il pin 2 di NE555 è ancora a livello basso, quindi il pin di uscita 3 è di livello alto.Quando l'alimentatore viene caricato sul Costituito principalmente circuito di generazione di clock e contatore decimale.
