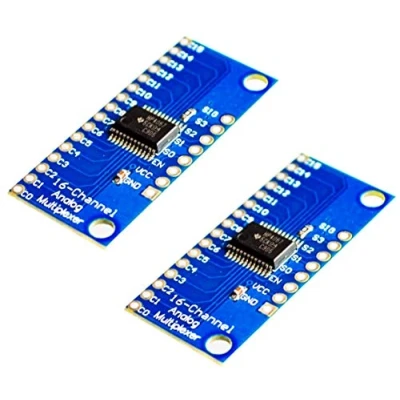

2pcs CD74HC4067 16 Channel Analog Digital multiplexer Breakout Board Module modulo analogico digitale canali per Arduino Rasperry Pi

【CD74HC4067】 Modulo breakout CD74HC4067 Multiplexer/Demultiplexer Analogico/Digitale a 16 canali per Arduino. 【Design Compatto】 Questo è un breakout per l'utile multiplexer/demultiplexer a 16 canali CD74HC4067. Il chip funziona come un commutatore rotante, instradando internamente il pin comune (SIG) a uno dei 16 pin di canale (CHANxx). Lavora con segnali sia digitali che analogici (la tensione non può superare VCC), e le connessioni funzionano in entrambe le direzioni. 【Compatibilità】 Usando più schede, si possono creare arrangiamenti simili per I2C, SPI, ecc. Gli switch interni sono bidirezionali, supportano tensioni tra GND e VCC, hanno bassa resistenza di on e bassa dispersione di off, e per prevenire diafonia, eseguono una commutazione break-before-make. La scheda ha anche il pin di enable, che quando portato alto disconnette completamente il pin comune (tutti gli switch spenti). 【Alte Prestazioni】 Per controllarlo, collegare 4 uscite digitali ai pin di selezione indirizzo (S0-S3) e inviare l'indirizzo binario del canale desiderato. Questo permette di collegare fino a 16 sensori usando solo 5 pin! Poiché funziona anche con segnali digitali, può essere usato per instradare dati seriali TTL a/da più dispositivi (es. collegare i pin TX di 16 dispositivi a un pin RX).
