BTS-DSU35-Z03 TURCK

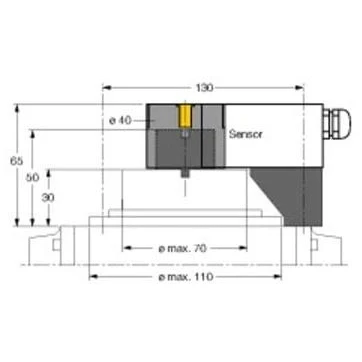

Kit di montaggio Turck BTS-DSU35-Z03 Produttore:Turck Denominazione:Kit di montaggio Tipo:BTS-DSU35-Z03 Tipo di accessorio/pezzo di ricambio:altro Kit di montaggio Turck BTS-DSU35-Z03: ulteriori dettagli Accessori di montaggio, set di montaggio per attuatori a quarto di giro più grandi: Ø disco e anello elastico: max. 110 mm, schema dei fori sulla superficie della flangia: 30 x 130 mm, albero di collegamento (perno dell'albero): Altezza 30 / Ø max. 70 mm, La fornitura comprende: 1 piastra distanziale 30 mm (POM), 1 anello distanziale 20 mm (PP-GF30), Per il montaggio della piastra distanziale: 2 viti a testa cilindrica M5 x 12 [DIN 912-A2], 2 viti a testa cilindrica M5 x 45 [DIN 912-A2], 2 rondelle elastiche A5 [DIN 137-A2]), Per il montaggio del disco con anello distanziale: 1 vite a testa svasata M6 x 45 [DIN 7991-A2]), L'anello distanziatore ha una scanalatura a croce di 4x4 mm sulla parte superiore e consente quindi di montare l'attuatore sfalsato di 90°, ad esempio per attuatori trasversali.Ad esempio per attuatori montat

(6900231), VALVE SENSORS , BTS-DSU35-Z03
