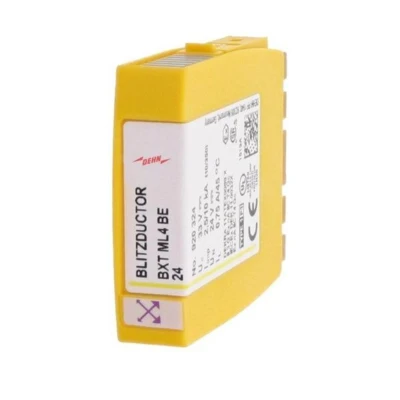

Dehn 920324 Blitzductor XT ML4 BE 24

DEHN Modulo scaricatore combinato BXT ML4 BE 24 è un dispositivo di protezione paratrabfacile per sistemi con quattro conduttori singoli. Progettato come modulo compatto, integra protezione combinata parafulmine XT con LifeCheck per monitoraggio dello stato termico e di sovraccarico, offrendo affidabilità e inserimento minimo di spazio. Il prodotto è destinato al montaggio su elemento di base, con una larghezza di 12 mm e grado di protezione IP20. Le specifiche includono una tensione nominale DC di 24 V, una massima tensione continua AC di 23,3 V e una massima tensione continua DC di 33 V, nonché correnti impulsive e di carico adatte per la protezione di cavi e interfacce. Dispone di un morsetto di collegamento a vite e monitora l’arrestatore con presenza di contatto di segnalazione a distanza non previsto. È compatibile con installazioni che richiedono protezione per un potenziale di riferimento comune, con esecuzione a prova di esplosione.

Caratteristiche principali

• Modulo salvaspazio con LifeCheck
• Protezione per 4 conduttori singoli
• Potenziale di riferimento comune e interfacce cariche
• Montaggio su elemento di base
• Larghezza 12 mm, IP20
• Tensione nominale DC 24 V

Dettagli tecnici

• Corrente impulsiva da fulmine (10/350 µs): 10 kA
• Corrente impulsiva di dispersione nominale (8/20): 20 kA
• Corrente di carico nominale: 0,75 A
• Livello di protezione nucleo/core: 90 V
• Livello di protezione nucleo/terreno: 45 V
• Frequenza di taglio: 6,8 MHz
• Numero di conduttori (senza terra): 4
• Messa a terra tramite: Guida superiore
• Esecuzione: di tipo resistente a esplosione
• Monitoraggio dell'arrestatore: sì
• Contatto di segnalazione a distanza: no
• Collegamento 1: Morsetto di collegamento a vite
• Esecuzione a prova di esplosione: sì
