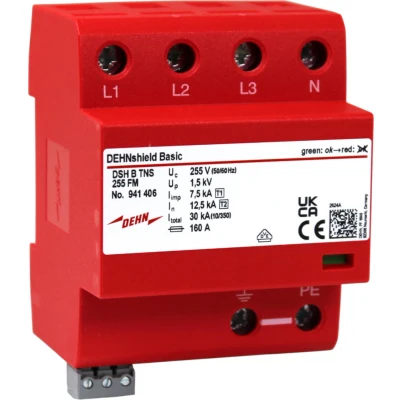

DEHN 941406 DSH B TNS 255 FM Scaricatore combinato Protezione da sovratensioni per: Armadi di distribuzione 50 kA 1 pz.

Il DEHN Adattatore combinato ottimizzato per l'applicazione DSH B TNS 255 FM è un dispositivo di protezione all’avanguardia progettato per sistemi TN-S di tipo 1 e 2, conforme alla norma EN 61643-11. Questo scaricatore combinato multipolare offre una soluzione efficace per la protezione dei dispositivi finali, ed è particolarmente utile nel contesto della protezione contro le sovratensioni e le scariche atmosferiche.

Caratteristiche Tecniche

Questo scaricatore unisce la tecnologia spinterometrica a una progettazione compatta, occupando solo 1 TE per polo, il che consente un’installazione semplice e spaziosa nei quadri elettrici. È un prodotto senza compromessi in termini di prestazioni, dotato di caratteristiche tecniche eccellenti.

• Numero di poli: 4
• Corrente di impulso da fulmine (10/350 µs): 30 kA
• Tensione massima continua AC: 255 V
• Tensione nominale AC: 230 V
• Livello di protezione: 1,5 kV
• Livello di protezione L-N: 1,5 kV
• Livello di protezione L-PE: 1,5 kV
• Livello di protezione N-PE: 1,5 kV
• Massima corrente di protezione delle sovracorrenti cablaggio Stub (fusibile): 160 A
• Massima corrente di protezione contro le sovracorrenti cablaggio a V (fusibile): 100 A

Applicazioni e Vantaggi

Il DEHN DSH B TNS 255 FM è progettato per essere utilizzato direttamente nel punto di alimentazione dell'impianto elettrico, garantendo una protezione ottimale per le apparecchiature elettroniche sensibili. La presenza di segnalazioni a distanza e segnalazioni ottiche sul dispositivo offre un facile monitoraggio dello stato di protezione, consentendo interventi tempestivi in caso di necessità.

Soddisfa pienamente i requisiti delle norme DIN VDE 0100-534 e DIN VDE 0100-443, rendendo il prodotto sicuro e affidabile per l’uso in diverse applicazioni. La tecnologia spinterometrica assicura un'efficienza nel ripristino e una maggiore durata del dispositivo, rendendolo ideale anche per ambienti con elevati requisiti di sicurezza elettrica.

Specifiche di Montaggio

Il dispositivo è progettato per il montaggio su guida DIN TH35 con dimensioni di 4 TE. Le sezioni massime dei conduttori supportati sono:

• Fino a 35 mm² per conduttori rigidi (solido/multifilare)
• Fino a 25 mm² per conduttori flessibili (a trefoli sottili)

Con un grado di protezione IP20, il DEHN DSH B TNS 255 FM è compatibile con molti ambienti industriali e commerciali. Questo scaricatore combinato rappresenta una scelta ideale per chi cerca una protezione robusta e duratura per i propri impianti elettrici.
