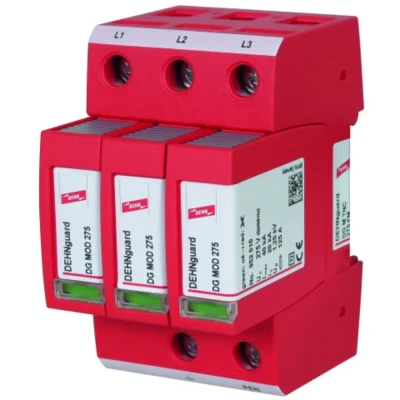

DEHN 952305 DG M TNC 275 FM Scaricatore di sovratensioni Protezione da per: Armadi distribuzione 40 kA 1 pz.

Lo scaricatore di sovratensione DEHNguard DG M TNC 275 FM è un dispositivo progettato per garantire una protezione efficace degli impianti elettrici a bassa tensione contro le sovratensioni. Questo scaricatore appartiene alla classe di prova tipo 2, in conformità con la norma EN 61643-11, e si compone di una parte base e moduli di protezione innestabili, offrendo così flessibilità e facilità di manutenzione.

Caratteristiche Tecniche

• Forma di rete: TN-C
• Numero di conduttori (senza terra): 3
• Corrente impulsiva di dispersione nominale (8/20): 20 kA
• Corrente massima di dispersione (8/20): 40 kA
• Tensione nominale AC: 230 V
• Tensione massima continua AC: 275 V
• Livello di protezione: 1,5 kV
• Livello di protezione L-N: 1,25 kV
• Massimo dispositivo di protezione dalle sovracorrenti cablaggio Stub (fusibile): 125 A
• Massimo dispositivo di protezione contro le sovracorrenti cablaggio a V (fusibile): 100 A
• In assenza di corrente di dispersione: no
• Tipo di montaggio: Guida DIN TH35
• Dimensioni: 3 TE

Sicurezza e Monitoraggio

Il DEHNguard DG M TNC 275 FM si distingue per l'elevata sicurezza, grazie al suo sistema di monitoraggio basato sul controllo termodinamico. Questa caratteristica consente di verificare continuamente lo stato di funzionalità dello scaricatore, garantendo una protezione costante e affidabile. È progettato non solo per la protezione contro le sovratensioni, ma anche come parte integrante del concetto di zona di protezione contro i fulmini, applicabile alle interfacce 0B1 e superiori.

Installazione e Connettività

Questo scaricatore è facile da installare su guida DIN TH35, rendendo l'installazione semplice e rapida. La massima sezione del conduttore di collegamento è di 35 mm² per i conduttori rigidi e di 25 mm² per quelli flessibili a trefoli fini. Inoltre, è dotato di un contatto di segnalazione a distanza per monitorare l'operatività del dispositivo, con un indicatore ottico integrato che fornisce un feedback visivo immediato.

Protezione e Applicazioni

Il DEHNguard DG M TNC 275 FM è progettato specificamente per proteggere impianti a bassa tensione da sovratensioni che possono derivare da eventi esterni, come fulmini, o da fluttuazioni interne. La sua robusta costruzione e le specifiche tecniche elevate lo rendono particolarmente adatto per utilizzazioni residenziali e industriali dove la continuità del servizio elettrico è fondamentale.

Questo scaricatore di sovratensione rappresenta una soluzione ideale per chi cerca una protezione affidabile e duratura contro le sovratensioni, garantendo la sicurezza degli impianti elettrici e contribuendo alla longevità delle apparecchiature collegate.
