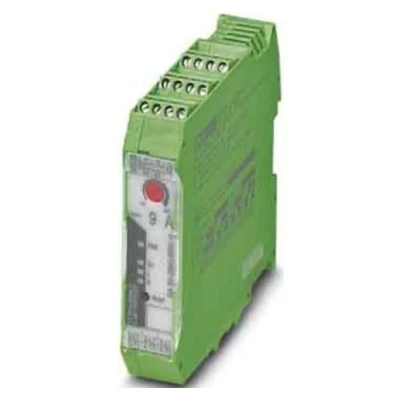

Phoenix 2297031 Inverter trifase ELR W3-24DC/500AC-2I

Questo dispositivo è un relè di inversione di carico elettronico per sistemi trifase con sorveglianza della corrente. Integra funzioni di protezione e controllo in un unico modulo, pensato per l’uso come avviatore di inversione e come componente di protezione motore. Può essere montato su guida DIN ed è progettato per connessioni a vite sia sul circuito principale sia sul circuito ausiliario e di controllo. Con protezione IP20 e una larghezza di 22,5 mm, è indicato per applicazioni che richiedono contenimento dimensionale e affidabilità operativa, incluso l’uso in contesti con arresto di emergenza e possibilità di reset esterno. Le sue specifiche includono una tensione di alimentazione di controllo di 19,2 V in DC e una corrente nominale di funzionamento di 2,4 A, supportando una corrente nominale sia in assorbimento che nel contatto di controllo fino a 2,4 A in AC-3 a 400 V. L’apparecchio presenta una configurazione con un contatto ausiliario NA e uno NC, ed è predisposto per montaggio su guida DIN, offrendo una soluzione compatibile con sistemi di protezione e gestione del carico.

Questo prodotto riunisce diverse funzioni in un solo modulo elettronico per protezione e controllo del carico, includendo protezione motore, protezione ON-OFF e monitoraggio della corrente, con opzioni di blocco e reset. È progettato per consentire l’uso in scenari di arresto di emergenza e per supportare la logica di controllo attraverso una singola posizione di controllo. L’unità è destinata all’impiego in sistemi trifase con esigenza di inversione di carico e gestione sicura delle protezioni, offrendo affidabilità e compatibilità con configurazioni di protezione e monitoraggio.

Caratteristiche

• Relè di inversione di carico elettronico
• Modello ELR W3-24DC/500AC-2I
• Alimentazione di controllo 19,2 V DC
• Corrente nominale 2,4 A
• Montaggio su guida DIN, larghezza 22,5 mm

Specifiche principali

• Tipo di avviatore motore: avviatore di inversione
• Corrente nominale di funzionamento AC-3: 2,4 A
• Numero di contatti ausiliari: NA 1, NC 1
• Connessioni: vite (principale e di controllo)
• Grado di protezione: IP20
• Adatto per arresto di emergenza e reset esterno
• Adeguato per un sistema trifase con sorveglianza della corrente
• Protezione da sovraccarico non compensata in temperatura
• Classe di intervento: CLASSE 10
• Larghezza: 22,5 mm
