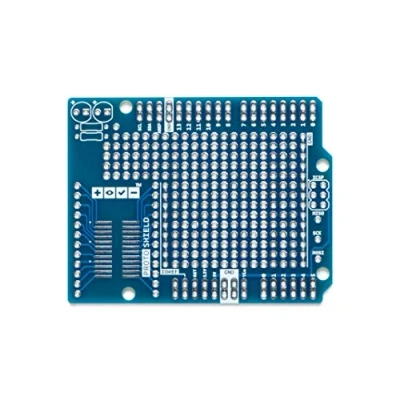

Proto Shield Rev3 UNO Size [TSX00083]

Amazon

Piattaforma di prototipazione personalizzabile: Arduino REV3 UNO Size Prototyping Shield [TSX00083] fornisce un'area di prototipazione flessibile per creare circuiti personalizzati direttamente sul tuo Arduino UNO. è dotato di un PCB vuoto con file di pad, che semplifica la saldatura di componenti aggiuntivi per una rapida sperimentazione e sviluppo del circuito. Progettato per Arduino UNO: progettato appositamente per adattarsi alla scheda Arduino UNO standard, questo scudo di prototipazione ti consente di aggiungere facilmente componenti ed estendere la funzionalità dei tuoi progetti. Basta impilare lo scudo sul tuo UNO e sei pronto per iniziare la prototipazione. Design compatibile con breadboard: con un layout compatibile con la maggior parte delle breadboard standard, Proto Shield REV3 fornisce una facile transizione tra progetti basati su breadboard e circuiti saldati permanenti. Questa funzionalità ti consente di testare e iterare rapidamente i tuoi progetti. Ideale per progetti fai da te e prototipazione: che tu sia un hobbista, un insegnante o un professionista, Proto Shield è perfetto per creare circuiti stampati personalizzati, aggiungere sensori o integrare nuovi componenti nei tuoi progetti basati su Arduino. E' ideale per robotica, IoT, domotica e altre applicazioni elettroniche fai-da-te. Affidabile e facile da usare: Proto Shield è progettato per un facile utilizzo con componenti durevoli e di alta qualità. Il suo design semplice lo rende accessibile ai principianti fornendo allo stesso tempo sufficiente flessibilità per consentire agli utenti avanzati di creare circuiti complessi e personalizzati con il minimo sforzo.

Kaufland

Proto Shield Rev3 (formato Uno): Progettazione semplice di circuiti personalizzati ProtoShield semplifica la progettazione di circuiti personalizzati. È possibile saldare facilmente circuiti integrati TH o SMD nell'area di prototipazione per testarli con la scheda Arduino. L'area SMD è progettata per un circuito integrato SOIC con un massimo di 24 pin, mentre l'area TH offre molto spazio per i componenti necessari al vostro progetto. È anche possibile inserire una mini breadboard (non inclusa) nell'area proto per un funzionamento senza saldature. L'area di proto comprende anche due linee di alimentazione (IOREF e GND), due piazzole per LED e piazzole di breakout del segnale SPI per le schede in cui SPI è presente solo sull'header ICSP, come la Zero. Caratteristiche in sintesi 1.0 Piedinatura Arduino1 Ingombro della connessione ICSPLinee di alimentazione IOREF e GNDPad di segnale SPIingombro 24 pin SMD (distanza 50 mils)Dati tecnici IC SOIC a 24 pin massimo in area SMDSpazio per i componenti THLinee di alimentazione IOREF e GND
