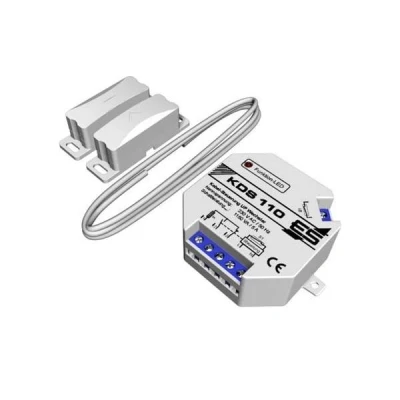

Schabus KDS110 Cavo di Controllo Scarico - 1150 W - Bianco

Il sistema di scarico dell’aria descritto utilizza un’unità di controllo dell’aria di scarico a cavo (KDS 110) per attivare il flusso solo quando la finestra è aperta o inclinata, garantendo che l’aria di alimentazione possa entrare nella stanza. Un interruttore magnetico installato sull’anta della finestra rileva lo stato della finestra e trasmette l’informazione all’unità di controllo tramite un cavo sottile, permettendo così la gestione dell’alimentazione elettrica solo in presenza di apertura o inclinazione. Per la seconda finestra è previsto l’utilizzo dell’interruttore magnetico a cavo KMS 098K22. L’installazione prevede che il cavo di comando venga collegato all’unità di controllo e all’interruttore magnetico; è adatto per retrofit quando la linea di controllo è già predisposta (2 conduttori, lunghezza massima del cavo 25 m).

Questo sistema è particolarmente indicato quando si desidera una soluzione di scarico controllata che risponda allo stato reale delle finestre, senza necessità di interventi complessi sull’impianto esistente.

Caratteristiche

• Controllo via interruttore magnetico sull’anta finestra
• Informazioni trasmesse all’unità di controllo tramite cavo sottile
• Alimentazione rilasciata solo se finestra inclinata o aperta
• Opzione seconda finestra con KMS 098K22
• Installazione semplice con cavo di comando a 2 conduttori
• Lunghezza massima del cavo: 25 m

Utilizzo

1. Il cavo di comando viene collegato all’unità di controllo e all’interruttore magnetico.
2. Per la seconda finestra, utilizzare l’interruttore magnetico a cavo KMS 098K22.
