Tester PANCONTROL Wallbox PAN

Pancontrol Adattatore Di Test Per Stazioni Wallbox Tipo 2 Con Ricarica Ac. Adattatore di Test PANCONTROL per Wallbox Tipo 2 e Stazioni di Ricarica ACCategoria: HardwareSottocategoria: Strumenti di MisurazioneAttributi: AdattatoriGarantire la sicurezza, la funzionalità e la conformità dell´infrastruttura di e-mobility con l´Adattatore di Test PANCONTROL per stazioni di ricarica AC Tipo 2. Con la continua crescita del mercato dei veicoli elettrici, la domanda di punti di ricarica affidabili e sicuri è fondamentale. Questo adattatore di test di livello professionale è uno strumento indispensabile per elettricisti, tecnici di installazione, ingegneri di manutenzione e ispettori di sicurezza incaricati della messa in servizio, della manutenzione e della verifica di wallbox Tipo 2 e stazioni di ricarica AC pubbliche.L´adattatore PANCONTROL consente di eseguire test funzionali completi simulando in modo esperto la presenza di un veicolo elettrico. Ciò consente una valutazione completa e realistica del comportamento della stazione di ricarica senza la necessità di un veicolo elettrico effettivo in loco, migliorando notevolmente l´efficienza e semplificando le procedure diagnostiche. Verificando ogni aspetto del processo di ricarica, è possibile approvare con fiducia installazioni e riparazioni, assicurandosi che soddisfino rigorosi standard di settore e garantiscano la sicurezza dell´utente finale.Progettato per un uso intensivo sul campo, questo dispositivo consente un´analisi approfondita della sequenza di ricarica. È possibile scorrere manualmente tutti gli stati di ricarica per confermare che la stazione risponda correttamente in ogni fase operativa. Migliorare ulteriormente la verifica della sicurezza simulando condizioni di guasto critiche, come un guasto a terra o un cortocircuito sulle linee di controllo, per garantire che i meccanismi di protezione della stazione funzionino perfettamente. La chiara indicazione trifase a tre LED fornisce una conferma visiva immediata della presenza di alimentazione e del corretto cablaggio, prevenendo errori e accelerando la risoluzione dei problemi. Per una convalida completa del sistema, una presa Schuko integrata consente il collegamento di un carico esterno per verificare l´erogazione di potenza ed eseguire misurazioni avanzate con attrezzature aggiuntive.Caratteristiche Principali:* Simulazione Avanzata di Veicoli Elettrici: Mima accuratamente una connessione di veicolo elettrico per consentire test funzionali completi di wallbox Tipo 2 e stazioni di ricarica AC.* Analisi Completa degli Stati di Ricarica: Consente la selezione manuale degli stati di ricarica (A, B, C, D) secondo lo standard IEC 61851-1 per una verifica completa della sequenza.* Simulazione di Guasti di Sicurezza: Testa in modo proattivo la risposta della stazione di ricarica a guasti critici, inclusi guasti a terra e cortocircuiti sulla linea pilota di comunicazione, per confermare i meccanismi di arresto di sicurezza.* Simulazione di Corrente di Ricarica: Simula varie capacità di corrente di ricarica per testare la comunicazione e la gestione del carico della stazione di ricarica.* Indicazione Immediata delle Fasi: Dotato di tre LED luminosi per una chiara conferma visiva della presenza e della sequenza di tutte e tre le fasi.* Verifica Linea di Comunicazione: Consente il test della linea Control Pilot (CP) per garantire un corretto scambio di dati tra il veicolo simulato e la stazione.* Collegamento Carico Esterno: Dispone di una presa Schuko integrata, che consente il collegamento di strumenti di misurazione esterni o carichi fino a 10A per un´analisi completa dell´alimentazione.Specifiche Tecniche:* Funzione Primaria: Adattatore per il test di wallbox Tipo 2 e stazioni di ricarica AC nella e-mobility.* Standard di Simulazione: Simula un veicolo elettrico secondo IEC 62196-2.* Controllo Stato di Ricarica: Stati di ricarica selezionabili A, B, C, D secondo lo standard IEC 61851-1.* Indicatori Visivi: Tre LED per una chiara indicazione trifase.* Test di Sicurezza: Test di Messa a Terra di Protezione (PE), simulazione di Guasto a Terra (PE) e simulazione di cortocircuito Control Pilot (CP).* Test di Comunicazione: Verifica la linea di comunicazione tra il veicolo elettrico e la stazione di ricarica.* Presa Carico Esterno: Presa Schuko per il collegamento di carichi esterni da 10A.* Grado di Protezione: IP54, che fornisce una robusta protezione contro polvere e schizzi d´acqua.* Categoria di Sicurezza: CAT III 600 V, garantendo un´elevata protezione per l´utente.* Dimensioni: 210x110x55 mm. tradeinn Bricoinn

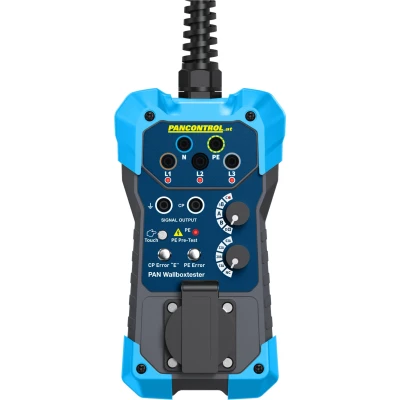

Il PAN Wallbox Tester è un versatile dispositivo di prova per il controllo delle stazioni di ricarica per veicoli elettrici con connettore di tipo 2. Consente la simulazione precisa di diversi stati di carica e intensità di corrente secondo gli standard IEC 61851-1 e IEC 62196-2. Il dispositivo è ideale per tecnici e installatori che desiderano testare in modo affidabile le stazioni di ricarica e garantirne la sicurezza. Inoltre, è possibile impostare diverse intensità di corrente di carica (13 A, 20 A, 32 A, 63 A) per verificare la reazione della stazione di ricarica a carichi diversi. Caratteristiche: - Spina di tipo 2: collegamento diretto alle stazioni di ricarica CA secondo lo standard IEC 62196-2 - Prese di sicurezza da 4 mm - Simulazione degli stati di ricarica del veicolo - Simulazione delle intensità di corrente di ricarica - Indicazione della presenza di tensione sulle fasi L1, L2 e L3 - Controllo della messa a terra - Controllo della comunicazione - Presa con contatto di protezione per utenze esterne - Protezione da
