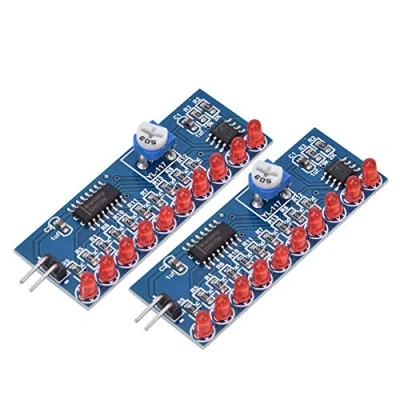

2 Pz NE555 + CD4017 LED Chaser Water Flowing Light Module Kit fai da te circuito elettronico, composto di generazione orologio e contatore decimale

Principalmente composto circuito di generazione del clock e circuito del contatore decimale. Il multivibratore autoeccitato con NE555 come nucleo, l'alimentatore carica i condensatori C1 a R2, R3, R4. Quando C1 inizia a caricarsi, i 2 pin di NE555 sono ancora a livello basso, quindi il pin di uscita 3 è di alto livello. Quando l'alimentazione è caricata a Il tempo di ricarica è: 0,695 (R2 + R3 + R4) C1, il tempo di scarica è: 0,695 (R4 + R3) C1, R4 può essere regolato per controllare la frequenza di uscita dell'oscillatore e il segnale di oscillazione dell'orologio di NE555 è aggiunto continuamente al 14 ° pin del CD4017. Dieci LED sono collegati alle 10 uscite del CD4017. Quando le 10 uscite del CD4017 generano alternativamente livello alto sotto l'azione del segnale di clock, D1 - D10 vengono illuminati in sequenza per formare effetto acqua-luce. Regola R4 per regolare la velocità del flusso della luce LED.
