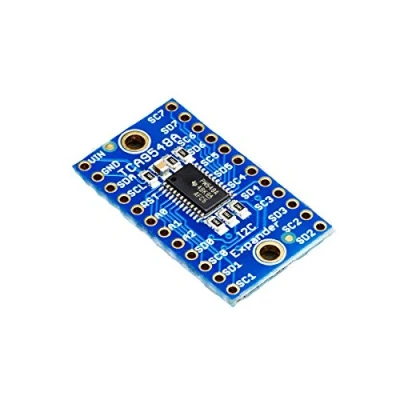

Adafruit TCA9548A Multiplexer I2C

Infine, un modo per ottenere fino a 8 dispositivi I2C dello stesso indirizzo collegati a un microcontrollore: questo multiplexer funge da gatekeeper, spostando i comandi al set selezionato di pin I2C con il comando. Usarlo è abbastanza semplice: il multiplexer stesso è su I2C indirizzo 0x70 (ma può essere regolato da 0x70 a 0x77) e si scrive semplicemente un singolo byte con il numero di output multiplexato desiderato a quella porta, e bam - qualsiasi futuro pacchetto I2C verrà inviato a quella porta. In teoria, potresti avere 8 di questi multiplexer su ciascuno degli indirizzi 0x70-0x77 per controllare 64 della stessa-I2C-indirizzata-parte. Come tutti i breakout Adafruit abbiamo messo questo bel chip su un breakout per te in modo da poterlo utilizzare su una breadboard con condensatori, pullup e pulldown per rendere l'utilizzo un gioco da ragazzi. È necessaria una certa intestazione e una volta saldata puoi collegarla a una breadboard senza saldatura. Il chip stesso è compatibile con 3V e 5V, quindi puoi usarlo con qualsiasi livello logico. TCA9548A Multiplexer I2C
