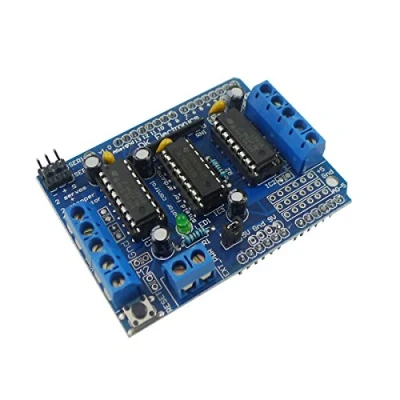

Aihasd L293D Motor Drive Shield Scheda di espansione per Arduino

Con uno scudo motore può essere una bella piattaforma ordinata per la robotica e la meccatronica. Ecco un progetto per uno scudo motore completo di tutte le funzionalità che sarà in grado di alimentare molti progetti di complessità da semplice a media. 4 ponti H: il chipset L293D fornisce 0,6 A per ponte (picco 1,2 A) con protezione da spegnimento termico, da 4,5 V a 12 V. I resistori di abbassamento mantengono i motori disabilitati durante l'accensione. 2 interfacce per Servo 5V collegate Per il timer dedicato ad alta risoluzione di : nessun jitter! Fino a 4 motori DC bidirezionali con selezione individuale della velocità a 8 bit (quindi, risoluzione di circa 0,5%); Fino a 2 motori passo-passo (unipolari o bipolari) con bobina singola, doppia bobina, interleaved o micro-stepping. Grandi connettori della morsettiera per collegare facilmente i cavi (10-22 AWG) e l'alimentazione, con un pulsante di ripristino posizionato in alto. Morsettiera a 2 pin per collegare l'alimentazione esterna, per alimentazioni logiche/motore separate.
