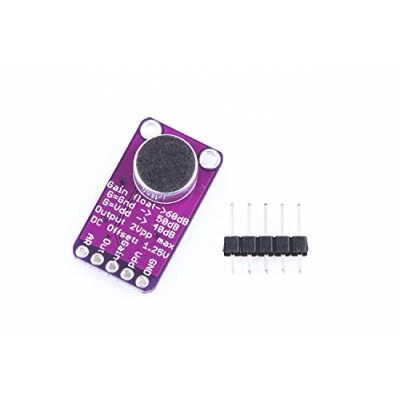

DollaTek MAX9814 Electret Mic Modulo Amplificatore per Microfono Controllo Automatico del Guadagno Arduino

Il MAX9814 è un amplificatore microfonico di alta qualità con controllo automatico del guadagno (AGC) e polarizzazione del microfono a basso rumore. Il dispositivo presenta un preamplificatore a basso rumore, un amplificatore a guadagno variabile (VGA), un amplificatore di uscita, un generatore di tensione di polarizzazione del microfono e un circuito di controllo AGC. Il preamplificatore a basso rumore ha un guadagno fisso di 12 dB, mentre il guadagno VGA viene regolato automaticamente da 20 dB a 0 dB, a seconda della tensione di uscita e della soglia AGC. Un ingresso digitale a tre livelli programma il guadagno dell'amplificatore di uscita. Un divisore resistivo esterno controlla la soglia AGC e un singolo condensatore programma i tempi di attacco / rilascio. Un input digitale a tre livelli programma la relazione temporale tra attacco e rilascio. Il timeout AGC è impostato su 30 ms. Il generatore di tensione di polarizzazione del microfono a basso rumore può polarizzare la maggior parte dei microfoni a elettrete. Il MAX9814 è disponibile nel pacchetto TDFN a 14 pin, che consente di risparmiare spazio. Questo dispositivo è specificato in un intervallo di temperatura esteso da -40 ° C a + 85 ° C. MAX9814: schema a blocchi semplificato MAX9814: schema a blocchi semplificato Ingrandisci +
