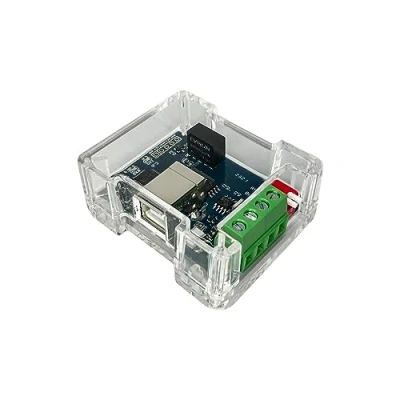

DSD TECH SH C30G Adattatore CAN USB isolato basato su Canable

ISOLAMENTO GALVANICO, ALIMENTATO DA SÉ: un isolatore digitale interrompe il percorso di segnale tra il lato USB e il lato CAN, e un convertitore DC-DC a bordo dà al lato CAN i suoi 5 V e la sua massa. Per l'isolamento non serve nulla di esterno — nessun alimentatore separato, nessun anello di massa, e un guasto sul bus del veicolo resta sul bus del veicolo. Il pin 3 della morsettiera è quella massa isolata: non collegarlo alla massa del PC. HARDWARE OPEN SOURCE, DAVVERO PUBBLICATO: SH-C30G nasce dal progetto hardware aperto CANable — e noi restituiamo il nostro progetto. Schema elettrico completo e layout PCB di questa esatta scheda sono sul nostro GitHub (dsdtech-official), come file di progetto modificabili e non come immagini, con licenza CERN-OHL-S-2.0, insieme alle immagini del firmware. Ispezionalo, modificalo, costruisci il tuo. FLESSIBILITÀ SUI PROTOCOLLI APERTI: SH-C30G esce di fabbrica con firmware candleLight, che parla gs_usb — un protocollo il cui driver è integrato nel kernel Linux, quindi si presenta come una normale interfaccia SocketCAN senza installare nulla. Usalo con cangaroo, can-utils o python-can. CAN classico 2.0A e 2.0B, fino a 1 Mbit/s. COSTRUITO PER UN BUS VERO: una morsettiera a vite a 4 pin da 5.0 mm al posto dei jumper — CAN_L, CAN_H, massa isolata e +5 V isolati, con cui alimentare un piccolo nodo sul lato bus. Il terminatore da 120 ohm è integrato con selettore, così puoi disattivarlo su un bus che ne ha già due. Ogni linea CAN passa per un fusibile ripristinabile e un clamp TVS. NUOVO FIRMWARE, GRATUITO SU GITHUB: SH-C30G veniva fornito con la build candleLight standard di CANable, che ignora il quarzo da 24 MHz montato sulla scheda. La nostra build lo utilizza e accende i LED TX e RX che la build standard lasciava spenti. Le unità prodotte da settembre 2026 lo hanno già installato; quelle precedenti si aggiornano via USB — gratis e del tutto facoltativo.
