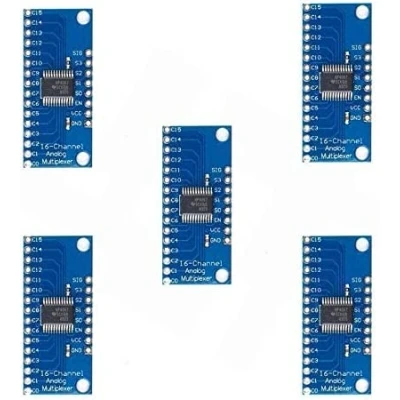

ICQUANZX 5Pcs modulo preciso CMOS CM74HC4067 di breakout digitale analogico multiplexer per Arduino

Questa è una scheda di breakout per il pratico multiplatore / demultiplexer analogico / digitale a 16 canali CD74HC4067. Questo chip è come un interruttore rotante: instrada internamente il pin comune (COM nello schema, SIG sulla scheda) a uno dei pin a 16 canali (CHANxx). Funziona con segnali sia digitali che analogici (la tensione non può essere superiore a VCC) e le connessioni funzionano in entrambe le direzioni. Per controllarlo, collega 4 uscite digitali ai pin di selezione dell'indirizzo del chip (S0-S3) e inviagli l'indirizzo binario del canale desiderato. Ciò ti consente di collegare fino a 16 sensori al tuo sistema usando solo 5 pin! Gli interruttori interni sono bidirezionali, supportano tensioni tra terra e VCC, hanno una bassa resistenza "on" e bassa perdita "off" e, per evitare il crosstalk, eseguono la commutazione "break-before-make". La scheda inoltre interrompe il pin "abilita" del chip, che se spinto in alto, scollegherà completamente il pin comune (tutti gli interruttori "off"). Poiché mux / demux funziona anche con segnali digitali, è possibile utilizzarlo per reindirizzare i dati seriali a livello TTL da o verso più dispositivi. Ad esempio, è possibile utilizzarlo per collegare i pin TX di 16 dispositivi a un pin RX sul microcontrollore. È quindi possibile selezionare uno di quei 16 dispositivi da ascoltare. Se si desidera una comunicazione bidirezionale, è possibile aggiungere una seconda scheda per instradare la linea TX del microcontrollore verso 16 linee RX del di
