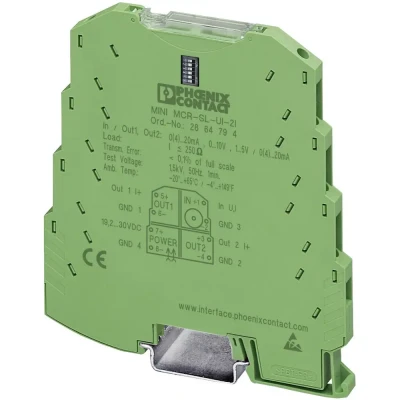

Phoenix Contact MINI MCR-SL-UI-2I-NC Convertitore Analogico

Raddoppiatore di segnale a 4 vie MINI MCR-SL-UI-2I-NC prodotto da Phoenix Contact. Dispositivo per la duplicazione e separazione di segnali analogici, con due canali e una configurazione di ingressi multipli per segnali in tensione e corrente. Alimentazione in DC nello rango 19,2…30 V. Le specifiche includono l’assenza di isolamento galvanico tra ingressi, ma l’isolamento tra ingresso e uscita e tra uscita e tensione di alimentazione è presente. Il modulo è progettato per funzionare in ambienti con temperatura operativa da -20 a 60 °C e comprende requisiti di carico tipici per segnali analogici; le dimensioni compatte ne facilitano l’installazione in spazi ristretti. Le varianti di input includono tensione 0–10 V e 1–5 V, nonché segnali a 0–20 mA e 4–20 mA, con due uscite di segnale 0–20 mA e 4–20 mA. Il dispositivo è robusto e durevole, adatto all’uso in officina o in impianti di controllo. Nota: non include elementi di sicurezza intrinseca e non è indicato per SIL o NAMUR.

Caratteristiche principali

• Duplicatore di segnale a 4 vie per segnali analogici
• Due uscite 0–20 mA e 4–20 mA
• Ingressi: 0–10 V, 1–5 V, 0–20 mA, 4–20 mA
• Isolamento galvanico solo tra ingresso-uscita e tra uscita-tutti i circuiti
• Dimensioni compatte: 93,1 × 6,2 × 101,2 mm

Specifiche tecniche

• Alimentazione DC: 19,2–30 V
• Consumo: 0,6 W
• Ingressi: 1× 0–10 V, 1× 1–5 V, 1× 0–20 mA, 1× 4–20 mA
• Uscite: 2× 0–20 mA, 2× 4–20 mA
• Isolamento: ingresso-uscita sì; uscita-uscita sì; alimentazione-altro sì; ingressi non galvanici tra loro
• Numero di canali: 2
• Dimensioni: 93,1 mm (altezza) × 6,2 mm (larghezza) × 101,2 mm (profondità)
• Temperatura di funzionamento: -20 °C a 60 °C
• Deriva di temperatura: 0,01%/K
• Carico massimo: 250 Ω
• Tipo di alimentazione: DC (19,2–30 V)
• SIL: nessuno; NAMUR: no
• Contatto galvanico tra ingressi: no; tra ingresso-uscita: sì; tra uscita-uscita: sì
