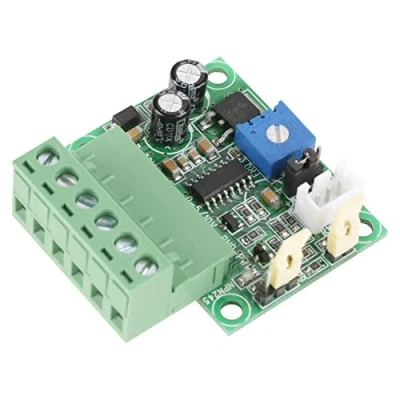

PUSOKEI Tensione di Ingresso analogico 0 5V / 10V a 100% Segnale PWM Modulo convertitore 2KHZ 20KHZ

Questo modulo può convertire la tensione di ingresso analogico 0-5V o 0-10V in segnale PWM 0-100 %.La gamma di frequenza del segnale PWM è 2KHZ-20KHZ, il massimo è 20KHZ, il minimo predefinito è 2KHZ pwm regolatore di velocità del motore regolatore di velocità del motore PWM Controllo avanti indietro interruttore La funzione predefinita sta convertendo 0-10 V in 0-100% 2 KHZ segnale PWM; la frequenza di uscita può essere impostata regolando il potenziometro secondo necessità. Il segnale PWM e la tensione possono essere rapporto diretto (uscita fase positiva) o rapporto inverso (uscita fase negativa). Esistono due tipi di segnale PWM, uscita PNP-PWM e uscita NPN-PWM; l'uscita PNP-PWM è a soli 5 V, l'uscita NPN-PWM è a 5 V e 24 V. L'uscita del segnale NPN-PWM supporta la connessione a catodo comune e comune -connessione anodica, 5V e 24V due livelli. Quando emette livello di 24V, necessita di alimentazione 24V. Per l'uscita PNP-PWM, il livello può essere solo 5V. Può utilizzare solo una connessione a catodo comune e connettersi a MCU, ecc. La frequenza del segnale PWM in uscita è regolabile entro 2 KHZ-20 KHZ; ci sono 11 posizioni totali, rispettivamente corrispondenti a 2KHZ, 4KHZ, 6KHZ, 8KHZ massimo 20KHZ, la frequenza predefinita è 2KHZ. Utilizzato per il circuito dell'interfaccia di controllo della velocità del motore PWM, la conversione dell'interfaccia AD della strumentazione e altre applicazioni che richiedono la conversione della tensione in segnale PWM.
