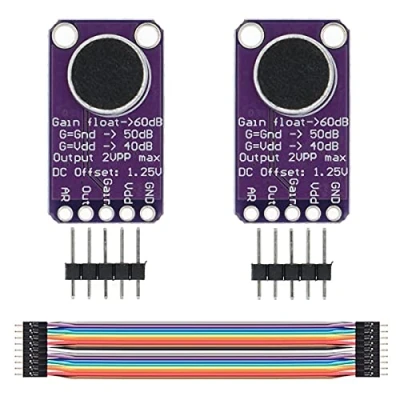

Youmile 2PCS microfono per amplificatore Scheda MAX9814 AGC Modulo Controllo automatico del guadagno Arduino con filo di salto

Il MAX9814 è un amplificatore microfonico di alta qualità con controllo automatico del guadagno (AGC) e polarizzazione del microfono a basso rumore. Il dispositivo presenta un preamplificatore a basso rumore, un amplificatore a guadagno variabile (VGA), un amplificatore di uscita, un generatore di polarizzazione di tensione del microfono e un circuito di controllo AGC. Il preamplificatore a basso rumore ha un guadagno fisso di 12 dB, mentre il guadagno VGA si regola automaticamente da 20 dB a 0 dB, a seconda della tensione di uscita e della soglia AGC. L'amplificatore di uscita offre guadagni selezionabili di 8 dB, 18 dB e 28 dB. Senza compressione, la cascata degli amplificatori produce un guadagno complessivo di 40 dB, 50 dB o 60 dB. Un ingresso digitale a più livelli programma il guadagno dell'amplificatore di uscita. Un divisore resistivo esterno controlla la soglia AGC e un singolo condensatore programma i tempi di attacco / rilascio. Un input digitale a più livelli programma il rapporto tra tempo di attacco e rilascio. Il tempo di attesa dell'AGC è fissato a 30 ms. Il generatore di tensione di polarizzazione del microfono a basso rumore può influenzare la maggior parte dei microfoni a elettrete. Il MAX9814 è disponibile nel pacchetto TDFN a 14 pin salvaspazio. Questo dispositivo è specificato nell'intervallo di temperature esteso da -40 ° C a + 85 ° C. MAX9814: schema a blocchi semplificato MAX9814: schema a blocchi semplificato Ingrandisci +.
